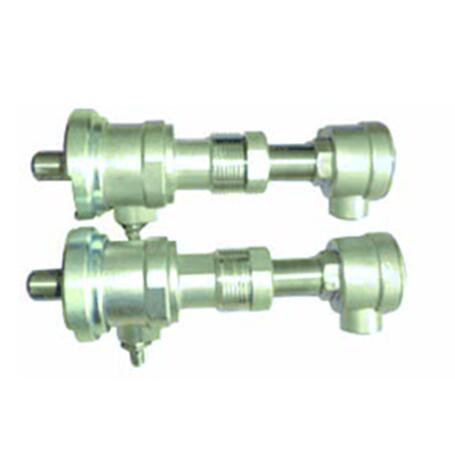

插入式传感器是指在被测管道上利用专用开孔工具在不停产的情况下在线打孔，使传感器和被测介质直接接触从而实现流量测量的一种安装方式，该款传感器解决了外缚式传感器在测量结垢较厚的管道时不易接收到信号及长时间测量信号衰减的问题，具有不停产安装、免维护、与管径无关、无压力损失等特点。
管道材质为碳钢或不锈钢时可直接焊接安装，对于不可直接焊接的管道，如铸铁、玻璃钢、PVC、水泥管等需配备厂家制作的专用管箍方可安装，为防止漏水，用户订货时请提供被测管道的准确外径或周长。
技术参数 | 标准插入型（直插式） | 加长插入型（水泥管用） | |
适用管径 | DN80mm以上 | ||
材 质 | 球阀与探杆：不锈钢316L；球阀底座：普通碳钢(不锈钢选配) | ||
工作频率 | 1MHz | ||
安装方式 | Z法 | ||
适用温度 | －40℃～160℃ | ||
开孔尺寸 | Ф19mm(安装时使用厂家提供的专用开孔器，可实现带压不停产安装) | ||
压力等级 | 1.6MPa(安装时压力＜0.8MPa） | ||
防护等级 | IP68（可浸水工作，水深≤3米） | ||
安装空间 | 井壁到管壁≥550mm | 井壁到管壁≥700mm | |
长 度 | 186mm | 330mm | |
介质种类 | 水、海水、污水、酒精、各种油类等能传导超声波的单一、均匀、稳定的液体。 | ||
介质浊度 | ≤20000ppm且气泡含量小 | ||
适用管材 | 碳钢、不锈钢、铸铁、铜、PVC、铝、玻璃钢、水泥管等管道，允许有衬里 | ||
