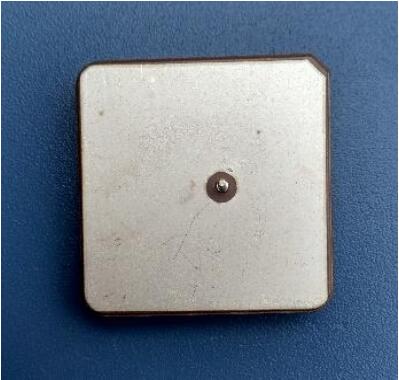

GPS陶瓷天线规格书
1.概述
本GPS无源陶瓷天线，接收GPSL1频段信号，具有体积小、耗电低等特点，适用于车载导航仪、手持机等设备。
2.产品标识
潍坊聚德电子有限公司 | 陶瓷天线 | 中心频率 | 结构 | 尺寸 | 厚度 |
JD | DA | 1575 | S | 25 | T4 |
3.天线特性
项目 | Unit | Technical Specifications | ||||
天线型号 | / | JDFF1575S25T4 | JDFF1575S20T4 | JDFF1575S15T4 | ||
外形尺寸 | mm | 25×25×4 | 20×20×4 | 15×15×4 | ||
总厚度 | mm | 9 | ||||
中心频率 | MHz | 1575.42±2 | ||||
驻波比（VSWR） | / | ≤1.5 | ||||
-10dB 带宽 | MHz | >10 | >8 | >5 | ||
特性阻抗 | Ohm | 50 | ||||
最高增益 | dBic | 5dBic Based on 50×50mm ground plane | ||||
轴比 | / | ≤3 | ||||
极化方式 | / | 右旋圆极化(R.H.C.P) | ||||
4.材质
序号 | 零件名称 | 说明 |
1 | 天线 | 陶瓷介质 |
2 | 辐射元 | 银 |
3 | 馈线 | 铜 |
5.测试条件
序号 | 项目名称 | 参数 |
1 | 工作温度 | -20℃~+80℃ |
2 | 储存温度 | -25℃~+85℃ |
3 | 冲击试验 | Sine sweep 1g(0-p) |
10~50~10Hz each axis | ||
4 | 直流电压 | DC=3.3±0.3V |

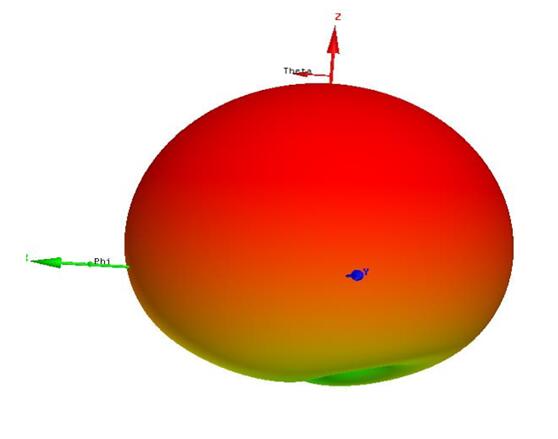

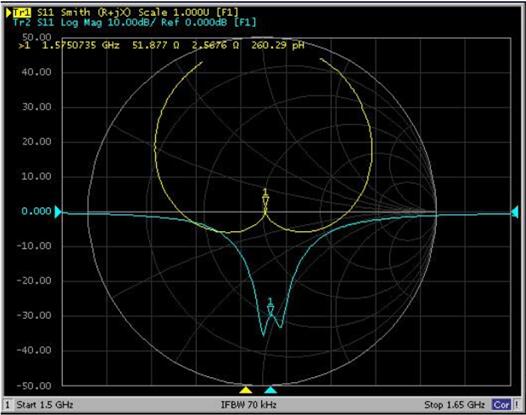

6.天线性能测试与仿真图
7.天线尺寸结构图
类型 | 长度 L(mm) | 宽度 W(mm) | 厚度H(mm) | 直径D(mm) | 半径R(mm) |
JDFF1575S25Y4 | 25.0±0.2 | 25.0±0.2 | 4.0±0.1 | 1.8 | 3.0 |
JDFF1575S20Y4 | 20.0±0.2 | 20.0±0.2 | 4.0±0.1 | 1.1 | 1.5 |
JDFF1575S15Y4 | 15.0±0.2 | 15.0±0.2 | 4.0±0.1 | 0.6 | 1.5 |
